| Тип мотоблока | Салют | Нева, Каскад, Ока, МБ-90 | Агро | |
| 1. | Высота присоединительной скобы мотоблока, мм | 102 внутр. | 90 наружн. | 72 внутр. |
| 2. | Высота присоединительной скобы сцепки, мм | 100 наружн. | 92 внутр. | 71 наружн. |
| 3. | Способ установки скобы сцепки, внутрь/наружу скобы мотоблока | внутрь | наружу | внутрь |
| 4. | Количество штырей для закрепления скобы сцепки к скобе мотоблока, шт. | 2 | 2 | 1 |
| 5. | Наличие распорных болтов М12х60 -2 шт. для фиксации скобы сцепки на мотоблоке | нет | нет | да |
| 6. | Регулировка продольного угла захвата, град. | ±20 | ±20 | ±20 |
| 7. | Регулировка поперечного угла захвата, град. | ±27,5 | ±27,5 | ±27,5 |
| 8. | Регулировка глубины обработки предусмотрена | да | да | да |
| 9. | Вес, кг | 3,6 | 3,7 | 5,0 |

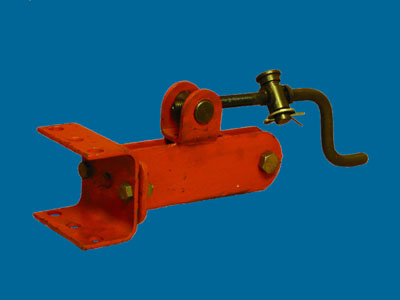

Сцепка универсальная предназначена для присоединения к мотоблоку плуга, выкапывателя, окучника однорядного, окучника двухрядного и других навесных орудий определенных конструкций производства ЗАО "Всеволожский ремонтно-механический завод". Сцепка поставляется либо в сборе с плугом, либо отдельно.
Установка сцепки на мотоблок. Установите скобу сцепки на скобу мотоблока, и закрепите их друг к другу штырями, которые поставляются вместе с мотоблоком. При наличии в конструкции сцепки распорных болтов М12х60 -2 шт. произвести фиксацию скобы сцепки враспор к раме мотоблока.
Установка орудия на сцепку.
Рекомендации при работе. Настройка и регулировка навесных орудий являются индивидуальными и зависят от вида почвы, мощности и метрических параметров мотоблока. Конструкция сцепки позволяет производить регулировку в значительных диапазонах. В начальных настройках установите в радиусных пазах сцепки и зафиксируйте болтами М12 и гайками М12 поперечный угол захвата равным нулю (т.е. стойка орудия вертикальна), а продольный угол захвата вращением рукоятки винта установите минимальным. Наблюдайте за работой орудия с мотоблоком первые 3-5 метров движения. При необходимости, остановите движение мотоблока и вращайте рукоятку винта, заглубляя либо поднимая орудие. Далее продолжите движение и работу мотоблока с орудием. Также может потребоваться регулировка поперечного угла захвата. Для этого ослабьте болты М12 и гайки М12 в радиусных пазах сцепки, измените поворотом угол в нужном направлении, затяните болты с гайками. Сцепки данной конструкции выпускаются с 1993 года и прошли длительный срок испытаний у пользователей. При получении определенного недолгого навыка пользователь осваивает работу со сцепкой.
Внимание! Все резьбовые соединения до начала работы должны быть затянуты. Необходимо производить очистку и смазку резьбовых соединений сцепки ежедневно после окончания работ на почве (смазка типа литол 24).
Изготовитель гарантирует нормальную работу оборудования в течение 12 месяцев со дня продажи его торгующей организацией при соблюдении потребителем условий эксплуатации и хранения.
Изготовитель имеет право вносить в конструкцию сцепки изменения, не ухудшающие параметры ее работы.
Рекламации направлять по адресу: 188640, Ленинградская обл., г. Всеволожск, промзона "Кирпичный завод", ЗАО "Всеволожский ремонтно-механический завод", т/ф (812) 9600336, (812) 9600339, (81370) 63444 Электронная почта: vrmz@mail.ru. Сайт: www.vrmz.narod.ru
Схема крепления навесного оборудования к мотоблокам типа «Салют», «Нева», «Агро», «Каскад», МБ-90
