Плуги
однокорпусные лемешные общего назначения
к мотоблокам "Салют", "Нева", "Фаворит", "Мул", "Каскад", "Ока", "Агро", "МТЗ",
"Хонда", "Pubert Quatro" и мотокультиваторам "Крот", "Тарпан", "Мастер",
МК "Мини Нева", DDE, "Viking", "Pubert", "Hobby", "Lilli", "MTD", "Partner", "Sun
Guarden", "Eurosystems", "Stiga Silex", "Al9Ko", "Flying Eagle"
Плуг предназначен для вспашки почвы (крошения и оборота пахотного слоя).
Плуги, агрегатируемые с мотоблоками и мотокультиваторами, рекомендуется использовать на ранее обрабатываемых почвах.
Основные характеристики плугов приведены в таблице 1.
Установка и использование.
К агрегату (мотоблоку или мотокультиватору) плуг присоединяется с помощью соответствующей сцепки конструкции ЗАО "ВРМЗ", приобретаемой отдельно.
Порядок установки плуга на сцепку, и сцепки на агрегат, приведены в описании, прилагаемом к сцепке.
Регулировка плуга производится так, чтобы в работе полевая доска боковой гранью располагалась вдоль стенки борозды (параллельно направлению движения), а опорный треугольник плуга, образованный нижней гранью полевой доски, каблука и режущей кромкой лемеха находился в горизонтальной плоскости (см. рис. 2).
Глубина вспашки (см. рис. 1) регулируется изменением угла наклона корпуса плуга (или угла наклона агрегата после заглубления и выравнивания плуга) в вертикально – продольной плоскости регулировочным винтом сцепки и (или) использованием дополнительных отверстий в стойке плуга и скобе минисцепа. Правильность установки плуга можно корректировать во время работы.
Конструкция оборотного плуга обеспечивает отвал слоя почвы в одну сторону при прямом и обратном ходе. Смена корпусов оборотного плуга производится поворотом на 180° вокруг оси ОА (см. рис. 3) и фиксацией в рабочем положении.
Для работы с плугом оснастите агрегат грунтозацепами (металлическими колёсами с шипами), чтобы обеспечить надёжное сцепление привода агрегата с грунтом. Рекомендации по оснащению агрегата грунтозацепами ЗАО "ВРМЗ" см. в описании "Колёса универсальные металлические и грунтозацепы".
Техника безопасности.
Перед началом работы внимательно прочтите данное руководство.
Проверьте исправность плуга, надёжность затяжки резьбовых соединений, удалите с обрабатываемой территории посторонние предметы.
Соблюдайте осторожность при движении задним ходом и маневрировании агрегата с установленным плугом.
При работе сохраняйте безопасное расстояние до орудия во избежание травм о выступающие острые углы и кромки.
При обслуживании орудия используйте защитные перчатки.
Техническое обслуживание и хранение.
По окончании работы произведите очистку плуга и обработайте резьбовые соединения и детали, не имеющие лакокрасочного покрытия, смазкой типа "Литол-24".
Хранить орудие рекомендуется в закрытом помещении.
Гарантийные обязательства.
Изготовитель гарантирует работу изделия в течение 12 месяцев со дня продажи его торгующей организацией при соблюдении потребителем условий эксплуатации и хранения.
Изготовитель имеет право без предварительного уведомления вносить изменения в конструкцию изделия с целью улучшения его потребительских качеств.
Свидетельство о приёмке.
Плуги изготовлены в соответствии с конструкторской документацией и признаны годными для эксплуатации.
Рекламации направлять по адресу:
188640, Ленинградская область, г. Всеволожск, промзона "Кирпичный завод", ЗАО "Всеволожский ремонтно-механический завод",
тел. (812) 9600336, (812) 9600339, (81370) 63444
Электронная почта: vrmz@mail.ru Сайт: www.vrmz.org
Характеристики плугов Таблица 1
| Изделие / код* | Габаритные размеры a x c x H мм |
Ширина захвата b см |
Глубина вспашки h max см |
Применение плуга | |
| со сцепкой конструкции ЗАО «ВРМЗ», код сцепки | на агрегат | ||||
| Плуг 01.01.30.00.00 |
480х 320х 475 1 отв. в стойке |
22 | 20 | 37.06.40.00.00 37.06.50.00.00 |
МБ "Фаворит" |
| 03.06.40.00.00 03.06.50.00.00 |
МБ "Салют" | ||||
| 01.06.20.00.00 01.06.40.00.00 01.06.50.00.00 |
МБ "Нева"; "Каскад" 6841; "Ока" | ||||
| 35.06.50.00.00 | Pubert Quatro | ||||
| Плуг оборотный 00.01.70.00.00 |
480х 320х 760 3 отв. в стойке |
01.06.20.00.00 | МБ "Нева"; "Каскад" 6841; "Ока" | ||
| 35.06.50.00.00 | Pubert Quatro | ||||
| 11.06.20.00.00 11.06.40.00.00 |
МБ "Агро" | ||||
| 45.06.20.00.00 | МТЗ "Беларус" | ||||
| 37.06.40.00.00 37.06.50.00.00 |
МБ "Фаворит" | ||||
| 03.06.40.00.00 03.06.50.00.00 |
МБ "Салют" | ||||
| Плуг 09.01.30.00.00 |
480х 320х 565 3 отв. в стойке |
11.06.20.00.00 11.06.40.00.00 |
МБ "Агро" | ||
| 45.06.20.00.00 | МТЗ "Беларус" | ||||
| 01.06.20.00.00 | МБ 90 "Мул"; "Ока" | ||||
| 01.06.20.00.00 01.06.40.00.00 01.06.50.00.00 |
МБ "Нева"; "Каскад" 6841; "Ока" | ||||
| 44.06.20.00.00 | DDE V 700 II DW | ||||
| Плуг 11.01.40.00.00 |
480х 400х 565 3 отв. в стойке |
11.06.20.00.00 | МБ "Агро" | ||
| 45.06.20.00.00 | МТЗ "Беларус" | ||||

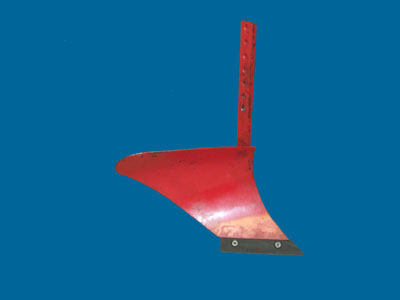

| Плуг 02.01.31.00.00 |
435 х 265 х 445 6 отв. в стойке |
15 | 02.05.10.00.00 | "Крот" | |
| 12.55.10.00.00 12.55.30.00.00 |
"Тарпан" | ||||
| 16.55.10.00.00 16.55.30.00.00 |
МК100 "Мини Нева" | ||||
| 24.55.10.00.00 24.55.30.00.00 |
Pubert Primo 55BC | ||||
| 20.55.30.00.00 20.55.35.00.00 |
Viking 400; 450 | ||||
| 21.55.30.00.00 | Viking 500 | ||||
| 20.55.30.00.00 20.55.35.00.00 |
Viking 540 | ||||
| 46.55.30.00.00 | Viking 660 | ||||
| 28.55.10.00.00 28.55.30.00.00 |
"Мастер" | ||||
| 34.55.30.00.00 | MTD Т 205; T 245 | ||||
| 33.55.10.00.00 | MTD T 330; Т 380 | ||||
| 35.55.30.00.00 | Pubert Quatro | ||||
| 41.55.10.00.00 | Sun Garden T240 | ||||
| 32.55.10.00.00 32.55.30.00.00 |
Eurosystems EURO 3 RM; EURO 5 Stiga Silex 75R-B Stiga Silex 500G Al - Ko "Farmer" MN 5001 R |
||||
| 43.55.10.00.00 | DDE V 380 II | ||||
| Плуг 14.01.30.00.00 |
435х 265х 465 2 отв. в стойке |
13.06.20.00.00 14.06.20.00.00 |
Honda F220; F360; F560; | ||
| Плуг для ручной обработки 31.01.31.00.00 |
435х 265х 285 3 отв.в стойке |
14 | 31.55.10.00.00 | Ручная тяга | |
| Плуг 29.01.31.00.00 |
375х 265х 460 9 отв. в стойке |
20.55.30.00.00 20.55.35.00.00 |
Viking 400; 450 | ||
| 21.55.30.00.00 | МКМ 75 "Мини Нева" | ||||
| 29.55.10.00.00 29.55.20.00.00 |
Lilli 552 TG; Lilli 572 H | ||||
| 40.55.30.00.00 | Hobby 500 | ||||
| 39.55.10.00.00 39.55.30.00.00 |
Eurosystems Z2; Z3 | ||||
| 38.55.10.00.00 38.55.30.00.00 |
Flying Eagle FE | ||||
* - имеются отличия в кодах одинаковых изделий, связанные с вариантами покрытия поверхности - эмаль НЦ или порошковая окраска.
