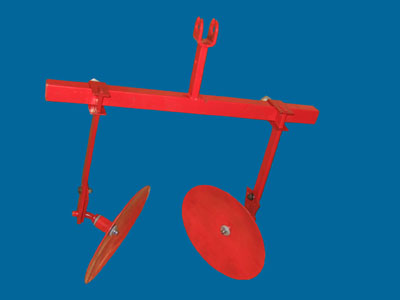

Окучник дисковый
однорядный
к мотоблокам "Салют", "Нева", "Фаворит", "Мул", "Каскад", "Ока", "Агро", "МТЗ","Pubert Quatro"
Окучник предназначен для нарезания борозд под посадку растений и окучивания почвы (рыхление почвы в междурядьях с одновременным приваливанием её из междурядий к нижним частям растений).
Перед нарезанием борозд производите рыхление почвы культиваторами мотоблока или мотокультиватора.
Основные характеристики окучников приведены в таблице 1.
Установка и использование.
Для установки окучника на агрегат (мотоблок или мотокультиватор) требуется специальная сцепка конструкции ЗАО «ВРМЗ».
Порядок установки окучника на сцепку и сцепки на агрегат приведен в описании, прилагаемом к сцепке.
Высоту гребня увеличивают сближением дисков, увеличением заглубления и угла атаки дисков. Уменьшают высоту гребня раздвиганием дисков, уменьшением заглубления и угла атаки дисков (см.рис 1; рис 2).
Для изменения угла атаки отверните гайку и извлеките болт 1 из отверстий в стойке и секторе окучника. Используя дополнительные отверстия в секторе окучника, установите и закрепите диск в нужном положении (одинаковом для правого и левого дисков). Наклон сектора по направлению движения 3 уменьшение угла атаки, в обратную сторону 3 увеличение.
Для изменения расстояния между дисками ослабьте болты 2, передвиньте диски на необходимое расстояние и затяните болты 2. Диски окучника должны располагаться симметрично относительно продольной оси.
Заглубление дисков и удержание агрегата с установленным окучником в рабочем положении осуществляется приложением необходимых усилий к ручкам агрегата во время движения. Изменение угла наклона окучника (агрегата) в вертикально3продольной плоскости производится регулировочным винтом сцепки. Для изменения рабочей длины стоек дисков окучника ослабьте болты 2, установите необходимую длину стоек и затяните болты 2.
Правильность установки окучника можно корректировать во время работы.
Для работы с окучником оснастите агрегат грунтозацепами (металлическими колёсами с шипами), чтобы обеспечить надёжное сцепление привода агрегата с грунтом. Рекомендации по оснащению агрегата грунтозацепами ЗАО "ВРМЗ" см. в описании "Колёса универсальные металлические и грунтозацепы".
Техника безопасности.
Перед началом работы внимательно прочтите данное руководство.
Проверьте исправность окучника, надёжность затяжки резьбовых соединений, удалите с обрабатываемой территории посторонние предметы.
Соблюдайте осторожность при движении задним ходом и маневрировании агрегата с установленным окучником.
При работе сохраняйте безопасное расстояние до орудия во избежание травм о выступающие острые углы и кромки.
При обслуживании орудия используйте защитные перчатки.
Техническое обслуживание и хранение.
По окончании работы произведите очистку окучника и обработайте резьбовые соединения и детали, не имеющие лакокрасочного покрытия, смазкой типа "Литол324".
Хранить окучник рекомендуется в закрытом помещении.
Гарантийные обязательства.
Изготовитель гарантирует работу изделия в течение 12 месяцев со дня его продажи торгующей организацией при соблюдении потребителем условий эксплуатации и хранения.
Изготовитель имеет право без предварительного уведомления вносить изменения в конструкцию изделия с целью улучшения его потребительских качеств.
Свидетельство о приёмке.
Окучники изготовлены в соответствии с конструкторской документацией и признаны годными для эксплуатации.
Рекламации направлять по адресу:
188640, Ленинградская область, г. Всеволожск, промзона "Кирпичный завод", ЗАО "Всеволожский ремонтно-механический завод",
тел. (812) 9600336, (812) 9600339, (81370) 63444
Электронная почта: vrmz@mail.ru Сайт: www.vrmz.org
Характеристики дисковых окучников Таблица 1
| Код изделия | Размеры, cм. min / max |
В, cм. | Диаметр диска, cм. |
Высота гребня, cм., max |
Угол атаки, град. min /max |
Угол наклона в поперечно/ вертикальной плоскости, град. min /max |
Применение окучника | |||
| a | b | H | со сцепкой ЗАО «ВРМЗ», код* сцепки |
на агрегат | ||||||
| 00.02.52.00.00 | 24 / 27 | 33 / 63 | 54 / 70 | 71 | 29 | 15 | 27 / 35 | 0 / 26 | 37.06.40.00.00 37.06.50.00.00 |
МБ "Фаворит" |
| 03.06.40.00.00 03.06.50.00.00 |
МБ "Салют" | |||||||||
| 35.06.50.00.00 | Pubert Quatro | |||||||||
| 01.06.20.00.00 01.06.40.00.00 01.06.50.00.00 |
МБ "Нева"; "Каскад" 6841; "Ока" | |||||||||
| 11.06.20.00.00 11.06.40.00.00 |
МБ "Агро" | |||||||||
| 01.06.20.00.00 | МБ 90 "Мул" | |||||||||
| 45.06.20.00.00 | МТЗ "Беларус" | |||||||||
* - имеются отличия в кодах одинаковых изделий, связанные с вариантами покрытия поверхности - эмаль НЦ или порошковая окраска.
